產品名稱：GNSS 高精度疊層天線
應用：自動駕駛， 高精度定位，智慧農業，集裝箱等資產追蹤
1. 產品特點:
編號:DAD1227X-1575X4550A-3550BBDZ1-T
頻率范圍: L1L2
饋針數量: 4

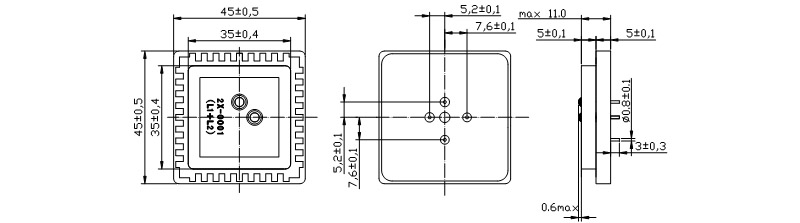

2. 外形尺寸：
3.1 技術指標
項目 | 內容 | |
天線尺寸 mm | 35*35*5 | 45*45*5 |
標稱頻率 MHz | 1575.42±1.023 | 1227.6±1.023 |
測試條件 | 不帶膠測試，70×70mm接地板 | |
中心頻率 MHz | 1591±4 | 1230±4 |
中心頻差 MHz | ︱P1-P2︱≤4 | ︱P1-P2︱≤4 |
VSWR max | 2.0 | |
阻抗 Ω | 50 | |
溫度系數max | 20ppm/℃ | |
3.2 額定值
項目 | 內容 |
工作溫度 | -40℃～＋85℃ |
貯存溫度 | -40℃～＋105℃ |
3.3特性圖
3.3.1 頻點1\ 頻點2@3550B
3.3.2 頻點1\ 頻點2@4550A
4. 測試夾具樣板
更多詳情，請聯絡我們獲取規格書。
